MicroPython project / Wi-SUN HAT & M5StickC / Data storage uses Ambient
- M5StickCとROHM製Wi-SUN通信モジュール「BP35A1」または「BP35C1-J11-T01」を使って、家庭用スマートメーターから電力使用情報を取得するプログラムです。
- 「BP35A1」または「BP35C1-J11-T01」をM5StickCへ簡単に装着する為の「Wi-SUN HATキット」を使えば、半田付けもジャンパー線配線も無しで使えます。（「Wi-SUN HATキット」はBOOTHとスイッチサイエンスで販売中です。「BP35A1」用が「Wi-SUN HAT（無印）」で「BP35C1-J11-T01」用が「Wi-SUN HAT-C1」となります。）
- AmbientというIoTデータ可視化サービスを使って、記録を残すことも可能です。（無料枠で使えます）
- MicroPythonで記述しています。

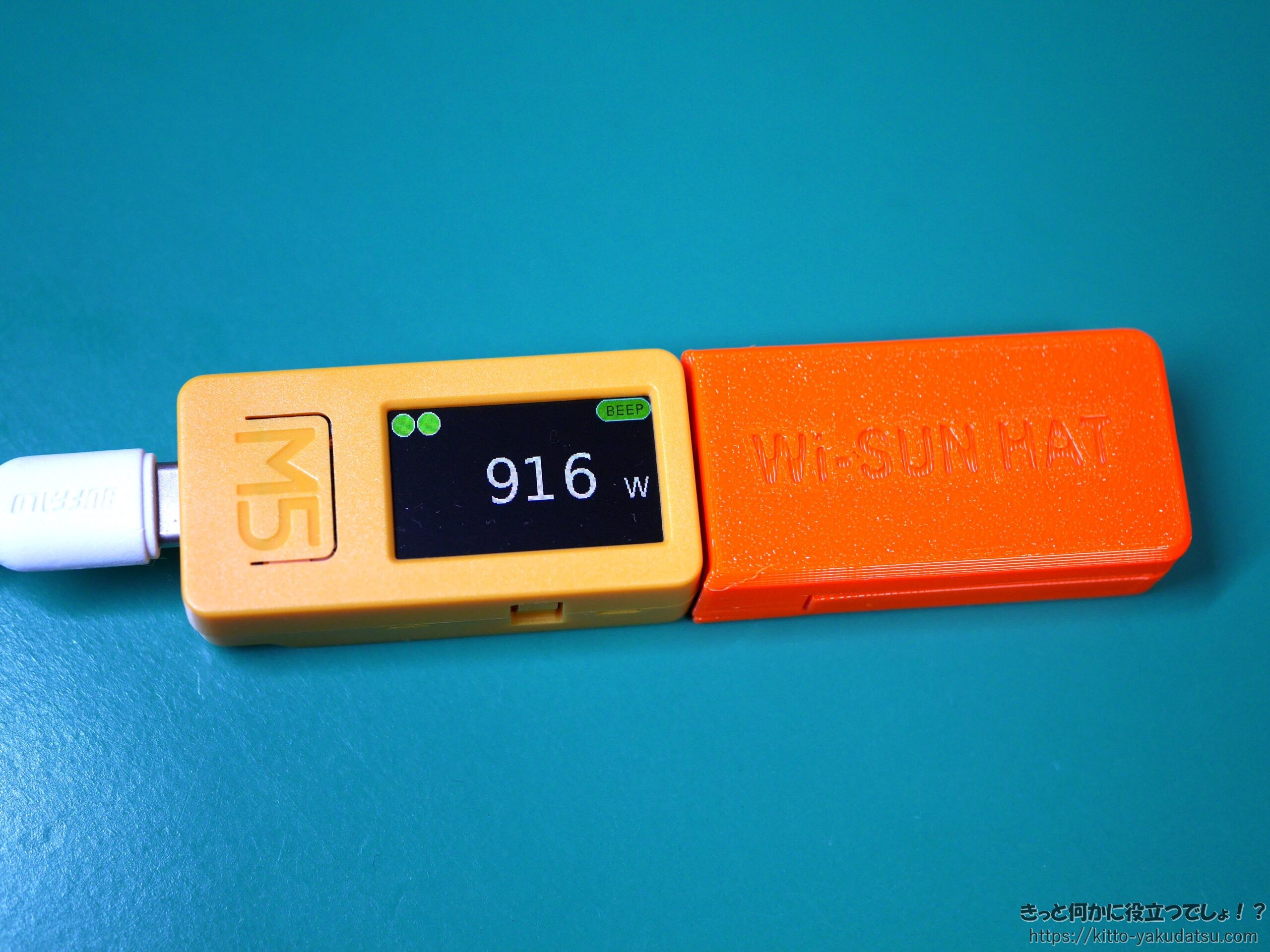

この様な電力データグラフを取得出来るようになります。

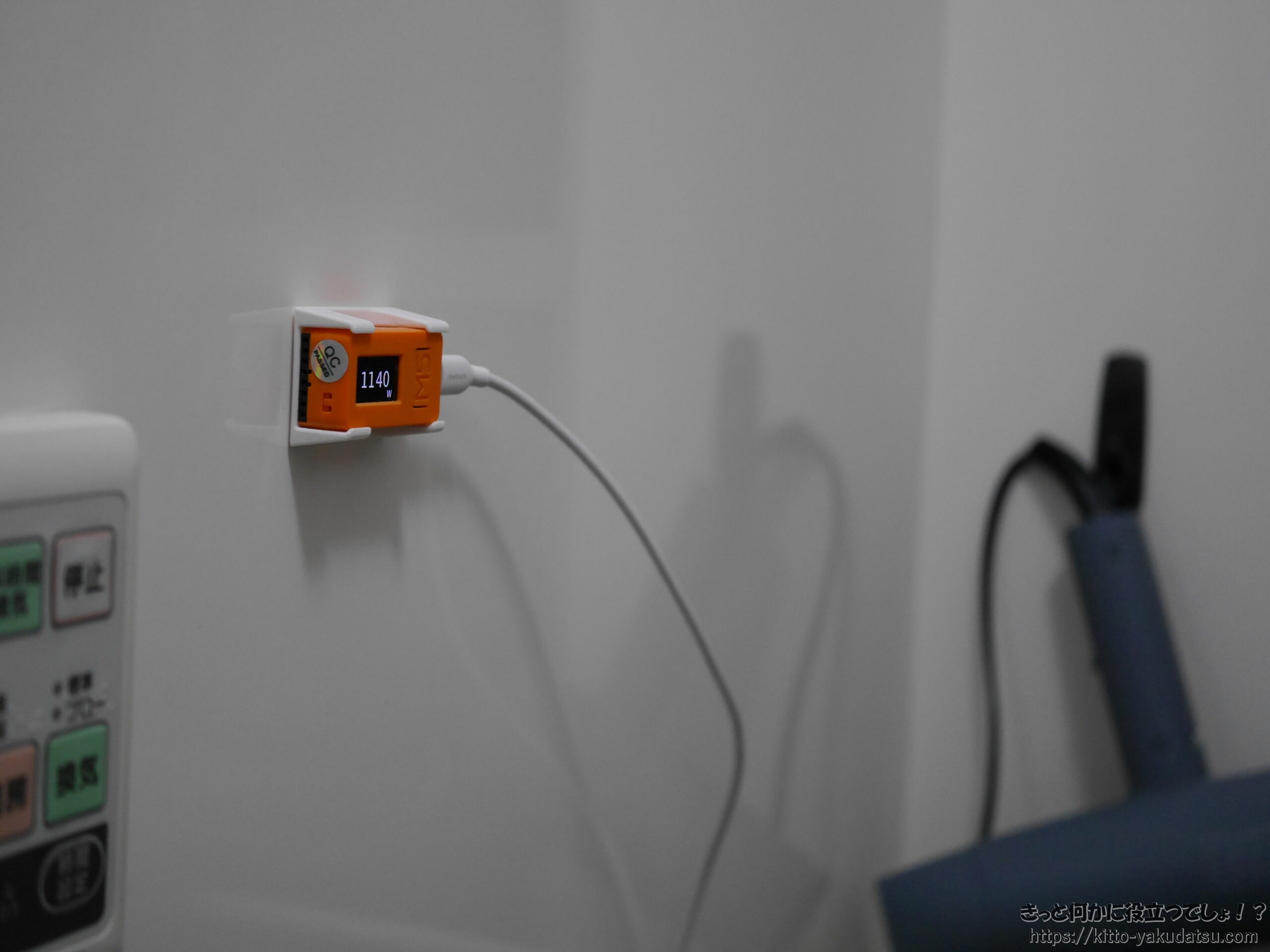

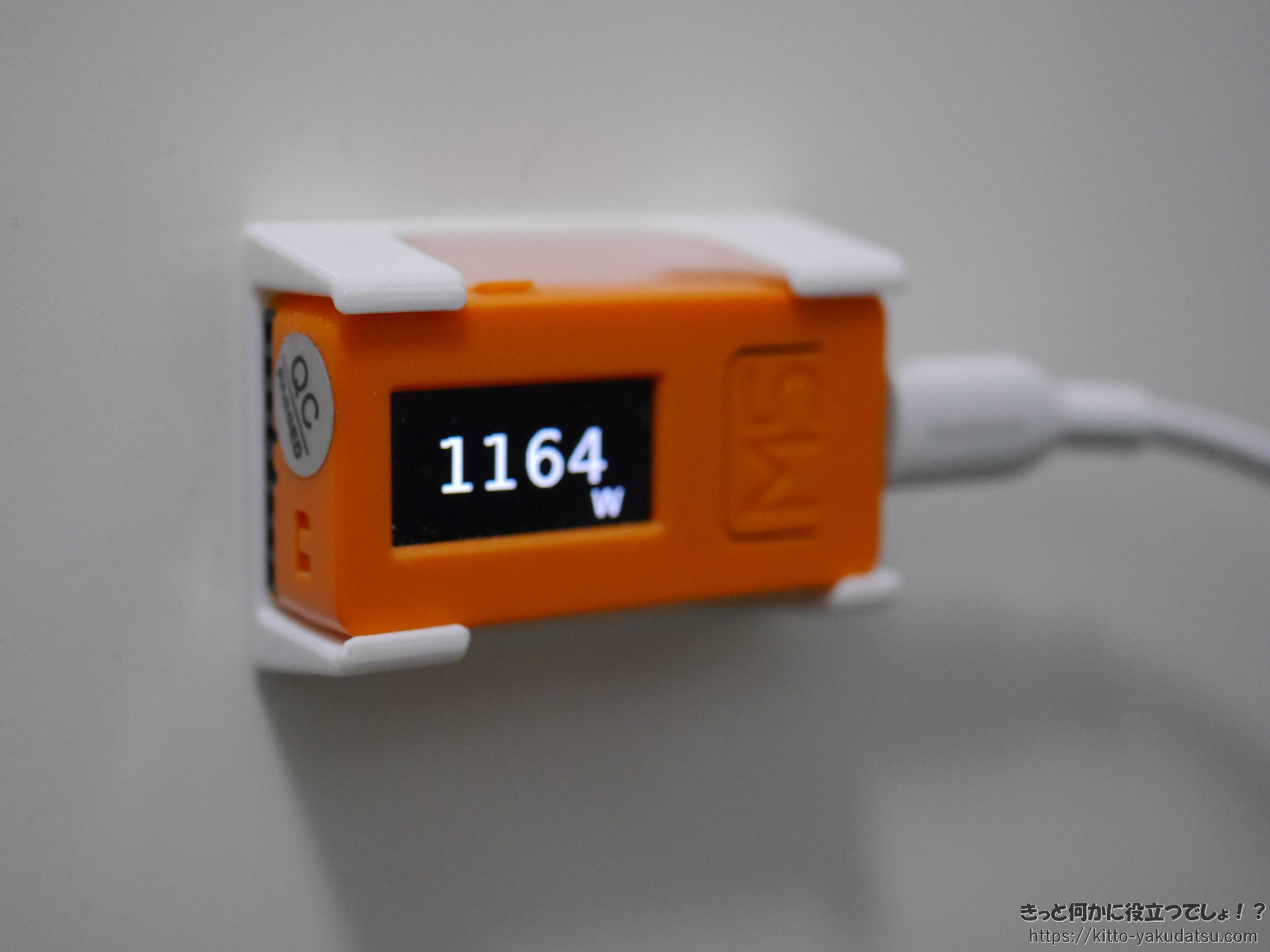

洗面所のドライヤー近くや、キッチンなどの大電力家電を使う場所にモニター子機を設置することで、うっかりブレーカーを落とす危険を排除します。
M5StickC・M5StickC Plus・M5StickC Plus2は3種とも UIFlow-v1.13.4（2024/5/4時点の最新Ver）で検証。
M5StickC・M5StickC Plus・M5StickC Plus2は3種とも UIFlow-v1.13.1（2024/1/19時点の最新Ver）で検証。
M5Stackは UIFlow-v1.13.1（2024/1/19時点の最新Ver）で検証。
M5Stack Core2は UIFlow-v1.13.0（2024/1/19時点の最新Ver）で検証。
Ambientへのデータ送信（記録）を使う場合は、こちらのライブラリが必要です。
「ambient.py」を親機のM5StickCのルートに保存して下さい。
親機のM5StickCのルートに保存して下さい。
M5StickC・M5StickC Plus・M5StickC Plus2用です。（プログラム内で機種自動判別させているので、プログラムは3機種とも共通です。）
BP35A1用の「Wi-SUN HAT（無印）」向けが「WiSUN_HAT_A1.py」で、
BP35C1-J11-T01用の「W-SUN HAT-C1」向けが「WiSUN_HAT_C1.py」となります。
M5StickCのプログラム選択モード「APP.List」から起動させる為、親機のM5StickCの「Apps」配下に保存して下さい。
※基板RevUpに伴い、UARTのピン割当てが変更されています。（[rev0.1] tx=0,rx=36 ⇒ [rev0.2以降] tx=0,rx=26）
それぞれのRevに併せて、UART設定の行のコメントアウトを入替えて下さい。（初期状態はRev0.2以降用にしてあります。）
- Bルートの「認証ID」を「BRID:」以降に、「パスワード」を「BRPSWD:」以降に追記して下さい。※必須です！
- Ambientで瞬間電力計測値を記録する場合は、「チャネルID」を「AM_ID_1:」以降に、「ライトキー」を「AM_WKEY_1:」以降に追記して下さい。
- Ambientで30分毎積算電力量を記録する場合は、「チャネルID」を「AM_ID_2:」以降に、「ライトキー」を「AM_WKEY_2:」以降に追記して下さい。
- 電力契約のアンペアブレーカー値を「AMPERE_LIMIT:」以降に追記して下さい。
- 電力使用過多警告の係数を「AMPERE_RED:」以降に追記して下さい。
- 子機向けのESN_NOW発信を止めたい場合は、「ESP_NOW:1」を「ESP_NOW:0」に修正して下さい。
※全てにおいて、空白文字、"などは含まない様にして下さい
修正後、親機のM5StickCのルートに保存して下さい。
モニター子機用プログラム本体「test_WiSUN_view_m5stickc.py」/「test_WiSUN_view_m5stack.py」/「test_WiSUN_view_m5core2.py」※オプション
「test_WiSUN_view_m5stickc.py」がM5StickC・M5StickC Plus・M5StickC Plus2用（プログラム内で機種自動判別させてます）で、「test_WiSUN_view_m5stack.py」がM5Stack用。「test_WiSUN_view_m5core2.py」がM5Stack Core2用です。
プログラム選択モード「APP.List」から起動させる場合は、「Apps」配下に保存して下さい。
- 電力契約のアンペアブレーカー値を「AMPERE_LIMIT:」以降に追記して下さい。
- 電力使用過多警告の係数を「AMPERE_RED:」以降に追記して下さい。
※全てにおいて、空白文字、"などは含まない様にして下さい
修正後、モニター子機のM5StickC（あるいはM5Stack）のルートに保存して下さい。
- 親機のプログラム起動させると、M5StickCの画面に「*」が表示して積み上がっていきます。数十秒から数分すると時刻が、更に数十秒で電力値が表示されます。
- 5秒毎に瞬間電力計測値をスマートメーターから取得しています。（通信が重なったりした場合は数回途切れることもあります）
- 30分毎に積算電力量をスマートメーターから取得しています。
- 30秒毎に瞬間電力計測値を、30分毎に積算電力量をAmbientへ送信しています。（オプション設定した場合）
- 時刻が赤文字の時はAmbientへの通信が出来ていない事を示します。（初回通信してない起動直後は時計は赤文字）
- ESP_NOWにより、子機へ瞬間電力計測値を一斉同報しています。（オプションで一斉同報OFFにも出来ます）
- 親機はスマートメーターからの通信が[TIMEOUT]秒以上無かった場合に、子機は親機からのESP_NOW同報が[TIMEOUT]秒以上無かった場合に電力値表示が消えます。
- Aボタン（M5ロゴの有るボタン）を押すと画面消灯します。もう一度押すと画面点灯します。（電力が警告値を超えてる場合は、強制点灯されます）
- Bボタン（電源ボタンじゃない方の側面ボタン）を押すと表示が180度回転しますので、設置向きに合わせてお選び下さい。
- M5StickC Plus/2の場合は、AボタンをダブルクリックするとBEEP音 ON/OFFをトグル選択します。（BEEP ONだと電力が警告値を超えた場合に警報音が鳴ります）
- Ambient設定を行っている場合は左上に丸が表示されます。（2つとも設定してる場合は丸が2個表示）丸が枠だけの時は初回通信待ちの状態で、通信成功すると緑で塗り潰しされ、通信失敗すると赤で塗り潰しとなります。
- Aボタン（M5ロゴの有るボタン）を押すと画面消灯します。もう一度押すと画面点灯します。（電力が警告値を超えてる場合は、強制点灯されます）
- Bボタン（電源ボタンじゃない方の側面ボタン）を押すと表示が180度回転しますので、設置向きに合わせてお選び下さい。
- M5StickC Plus/2の場合は、AボタンをダブルクリックするとBEEP音 ON/OFFをトグル選択します。（BEEP ONだと電力が警告値を超えた場合に警報音が鳴ります）
- Aボタン（3ボタンの左のボタンです）を押すと画面消灯します。もう一度押すと画面点灯します。（電力が警告値を超えてる場合は、強制点灯されます）
- Bボタン（3ボタンの真ん中のボタンです）を押すと「瞬間電力値表示モード」と「30分毎積算電力量棒グラフ表示モード」の切り替えができます。（30分毎積算電力量棒グラフは、親機からのESPNOW受信漏れが起こった場合は表示欠けになります。※再送要求処理はしておりません）
- Cボタン（3ボタンの右のボタンです）を押すとBEEP ON/OFFをトグル選択します。（BEEP ONだと電力が警告値を超えた場合に警報音が鳴ります）
その他の情報についてはブログをご参照下さい。
- 親機用プログラム「WiSUN_HAT_A1.py」の更新。（チャンネルスキャン処理の修正）
- 親機用プログラムの更新。（各種リファクタと、時刻表示の廃止、ステータスマーカーの追加等）
- 「Wi-SUN HAT-C1」の販売に併せて、親機用プログラム本体を改名。BP35A1用の「Wi-SUN HAT（無印）」向けが「WiSUN_HAT_A1.py」で、BP35C1-J11-T01用の「W-SUN HAT-C1」向けが「WiSUN_HAT_C1.py」としました。
【2024.01.19】 [test_WiSUN_Ambient.py][test_WiSUN_view_m5stickc.py][test_WiSUN_view_m5stack.py][test_WiSUN_view_m5core2.py] Update!
- 親機用プログラムの更新。（最近のUIFlowファームでもESPNOWが機能する様に修正。最新モデル「M5StickC Plus2」へ対応。）
- モニター子機用プログラムの更新。（同上）
- M5StickC・M5StickC Plus・M5StickC Plus2用モニター子機プログラムを[test_WiSUN_view_m5stickc.py]に改名。
- M5Stack Core2モニター子機用プログラムを[test_WiSUN_view_m5core2.py]に改名。
- (モニター子機系のプログラム名は view に統一しました）
【2022.01.26】 [test_WiSUN_view_m5c2.py][test_WiSUN_view_m5stack.py][test_WiSUN_read_m5stickc.py] Update!
- モニター子機用プログラムの刷新。（3種ともUIFlow-v1.9.0で検証）
- M5Stack Core2モニター子機用プログラムの追加と併せて、M5Stackモニター子機用プログラムを[test_WiSUN_read_m5stack.py]から[test_WiSUN_view_m5stack.py]に改名。
- M5StickCPlusモニター子機用とM5StickCモニター子機用は[test_WiSUN_read_m5stickc.py]です。（文字サイズ拡大、Plusのみ警報BEEP対応）
- M5Stackモニター子機用は[test_WiSUN_view_m5stack.py]です。（警報BEEP対応、30分毎積算電力量棒グラフ表示モード追加）
- M5Stack Core2モニター子機用は[test_WiSUN_view_m5stc2.py]です。（警報BEEP対応、30分毎積算電力量棒グラフ表示モード追加）
- スマートメーターのチャンネル変更等で受信できなくなった場合や通信タイムアウトの発生に応じ、M5StickCをresetする処理を追加。
【2020.09.05】 [test_WiSUN_Ambient.py][test_WiSUN_read_m5stickc.py][test_WiSUN_read_m5stack.py] Update!
- 基板Rev0.2対応。（Rev0.2からUARTピン割当てが変更されました）
- UIFlow-v1.6.2 ファームへの対応。
- UIFlowファーム内にてntptimeライブラリが含まれる様になったので、ntptime.pyライブラリの転送が不要になりました
- M5StickCPlus対応（M5StickC版と同じソースコードで動作します）併せて[test_WiSUN_read.py]から[test_WiSUN_read_m5stickc.py]に改名。
- その他バグFix。
- ファイル毎の改行コード混在の是正。（LFに統一しました）
- UIFlow-v1.4.2 ファームへの対応。（但し、ESP NOW同報で不具合が出てます。ESP NOW同報を使いたい場合はUIFlow-v1.4.1-betaファームをお使いください）
- 初回起動時にUARTの塵が出るケースへの対応。
- AmbientのチャネルID桁数チェックの削除。（5桁縛りだと勘違いしてました）
- UIFlow-v1.4.2 ファームへの対応。（但し、ESP NOW同報で不具合が出てます。ESP NOW同報を使いたい場合はUIFlow-v1.4.1-betaファームをお使いください）
- その他バグFix
- 最初のリリース
