evsp_adv-master

환경 설정

프로젝트 폴더 및 virtual 환경 생성

$ cd
$ mkdir TEST
$ cd TEST
$ pwd
~/TEST
$ virtualenv venv
created virtual environment CPython3.10.6.final.0-64 in 485ms
  creator Venv(dest=C:\Users\jeongsooh\Documents\projects\python\TEST\venv, clear=False, no_vcs_ignore=False, global=False, describe=CPython3Windows)
  seeder FromAppData(download=False, pip=bundle, setuptools=bundle, wheel=bundle, via=copy, app_data_dir=C:\Users\jeongsooh\AppData\Local\Packages\PythonSoftwareFoundation.Python.3.10_qbz5n2kfra8p0\LocalCache\Local\pypa\virtualenv)
    added seed packages: pip==22.1.2, setuptools==63.2.0, wheel==0.37.1
  activators BashActivator,BatchActivator,FishActivator,NushellActivator,PowerShellActivator,PythonActivator
$

VS Code 실행
VS Code 터미널에서 virtual 환경 활성화 및 django 설치

$ source venv/scripts/activate
(venv>$ git clone https://github.com/jeongsooh/evsp_adv-master.git
Cloning into 'evsp_adv-master'...
remote: Enumerating objects: 188, done.
remote: Counting objects: 100% (188/188), done.
remote: Compressing objects: 100% (112/112), done.
remote: Total 188 (delta 74), reused 184 (delta 73), pack-reused 0
Receiving objects: 100% (188/188), 161.95 KiB | 1.95 MiB/s, done.
Resolving deltas: 100% (74/74), done.
(venv)$ ls
evsp_adv-master/  venv/
(venv)$ pip install django
Collecting django
  Using cached Django-4.1-py3-none-any.whl (8.1 MB)
Collecting sqlparse>=0.2.2
  Using cached sqlparse-0.4.2-py3-none-any.whl (42 kB)
Collecting asgiref<4,>=3.5.2
  Using cached asgiref-3.5.2-py3-none-any.whl (22 kB)
Collecting tzdata
  Using cached tzdata-2022.1-py2.py3-none-any.whl (339 kB)
Installing collected packages: tzdata, sqlparse, asgiref, django
Successfully installed asgiref-3.5.2 django-4.1 sqlparse-0.4.2 tzdata-2022.1
(venv) $

실행에 필요한 python module 추가 설치

(venv)$ pip install channels
(venv)$ pip install djangorestframework
(venv)$ pip install requests

Application 구동

(venv)$ ls
evsp_adv-master/  venv/
(venv)$ cd evsp_adv-master
(venv)$ pwd
~/test/evsp_adv-master
(venv)$ ls
cardinfo/      db.sqlite3  evsp/    manage.py*  ocpp16/    static/
charginginfo/  evcharger/  evuser/  msglog/     README.md  variables/
(venv)$ python manage.py runserver
Watching for file changes with StatReloader
Performing system checks...

System check identified no issues (0 silenced).
August 11, 2022 - 03:56:10
Django version 4.1, using settings 'evsp.settings'
Starting ASGI/Channels version 3.0.5 development server at http://127.0.0.1:8000/
Quit the server with CTRL-BREAK.
INFO:daphne.server:HTTP/2 support not enabled (install the http2 and tls Twisted extras)
INFO:daphne.server:Configuring endpoint tcp:port=8000:interface=127.0.0.1
INFO:daphne.server:Listening on TCP address 127.0.0.1:8000

간단한 사용

기본 사용자 계정 jeongsooh1 / 1234 --> http://127.0.0.1:8000/
Super 사용자 jeongsooh / 1234 --> http://127.0.0.1:8000/admin
간단 Client (simulator 폴더)
기타

시스템 동작환경 구성

django 기반의 EVSP 구성

Cardinfo: 사용자 인증용 card 등록 및 현황
Charginginfo: 충전데이터 현황
Evcharger: 충전기 등록 및 현황
Evuser: 회원등록 및 현황
Variables: 시스템 운용과 관련된 설정값
Clients: 시스템운용에 필요한 모듈로 연결된 chargepoint 관련 현황
Msglog: OCPP 메시지 로그와 관련된 부분 (사용하지 않음)
Ocpp16: OCPP 서버로 msglog 기능 포함
Simulator: OCPP16 client simulator로 본 시스템과는 상관없음. 소스 보관용 폴더

OCPP16 - CSMS 메세지 처리 모듈 구현

consumer: channels 기반의 ocpp 서버모듈
Central_system: 메시지 처리 모듈
Client_gateway: CSMS -> CP datatransfer 처리를 위하여 임시로 작성한 코드

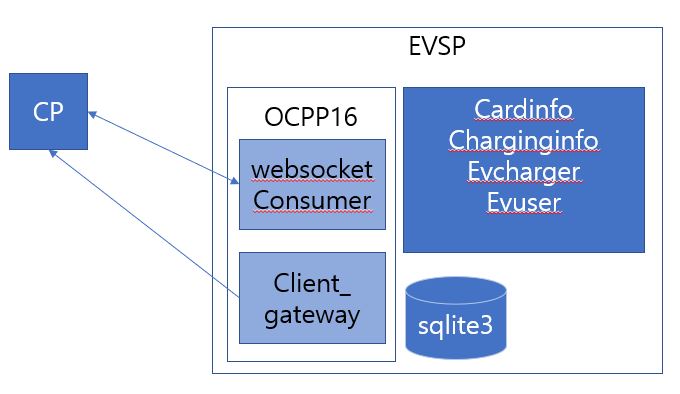

간단한 구성도

Github로 부터 NCLOUD로 publishing 하는 방법

github로 부터 url 복사 (https://github.com/jeongsooh/evsp_adv-master.git)
NCLOUD에 code 복사

(venv) jeongsooh@jssvr:~$
(venv) jeongsooh@jssvr:~$ cd ~/projects/evsp
(venv) jeongsooh@jssvr:~/projects/evsp$ ls
evsp  evsp_221117  venv
(venv) jeongsooh@jssvr:~/projects/evsp$ git clone https://github.com/jeongsooh/evsp_adv-master.git
Cloning into 'evsp_adv-master'...
remote: Enumerating objects: 608, done.
remote: Counting objects: 100% (608/608), done.
remote: Compressing objects: 100% (351/351), done.
remote: Total 608 (delta 395), reused 457 (delta 253), pack-reused 0
Receiving objects: 100% (608/608), 1.79 MiB | 18.55 MiB/s, done.
Resolving deltas: 100% (395/395), done.
(venv) jeongsooh@jssvr:~/projects/evsp$

현재 실행중인 code를 backup 하고 새로 복사한 code를 실행시킬 수 있도록 directory 단위 이름 변경 (이를 위해서 현재 실행 중인 서비스 중지할 것)

(venv) jeongsooh@jssvr:~/projects/evsp$
(venv) jeongsooh@jssvr:~/projects/evsp$ sudo systemctl stop evsp
(venv) jeongsooh@jssvr:~/projects/evsp$ sudo systemctl status evsp
● evsp.service - EVSP Service
   Loaded: loaded (/etc/systemd/system/evsp.service; enabled; vendor preset: enabled)
   Active: inactive (dead) since Thu 2022-11-17 18:18:28 KST; 9s ago
  Process: 2385 ExecStart=/home/jeongsooh/start.sh (code=killed, signal=TERM)
 Main PID: 2385 (code=killed, signal=TERM)

Nov 17 18:09:19 jssvr start.sh[2385]: HTTP GET /charginginfo/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:19 jssvr start.sh[2385]: INFO:django.channels.server:HTTP GET /charginginfo/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:20 jssvr start.sh[2385]: HTTP GET /cardinfo/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:20 jssvr start.sh[2385]: INFO:django.channels.server:HTTP GET /cardinfo/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:22 jssvr start.sh[2385]: HTTP GET /evcharger/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:22 jssvr start.sh[2385]: INFO:django.channels.server:HTTP GET /evcharger/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:31 jssvr start.sh[2385]: HTTP GET /ocpp16/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:09:31 jssvr start.sh[2385]: INFO:django.channels.server:HTTP GET /ocpp16/ 200 [0.01, 59.12.54.93:13803]
Nov 17 18:18:27 jssvr systemd[1]: Stopping EVSP Service...
Nov 17 18:18:28 jssvr systemd[1]: Stopped EVSP Service.
(venv) jeongsooh@jssvr:~/projects/evsp$
(venv) jeongsooh@jssvr:~/projects/evsp$ ls
evsp  evsp_221117  evsp_adv-master  venv
(venv) jeongsooh@jssvr:~/projects/evsp$ mv evsp evsp_221118
(venv) jeongsooh@jssvr:~/projects/evsp$ mv evsp_adv-master evsp
(venv) jeongsooh@jssvr:~/projects/evsp$
(venv) jeongsooh@jssvr:~/projects/evsp$ ls
evsp  evsp_221117  evsp_221118  venv
(venv) jeongsooh@jssvr:~/projects/evsp$

Windows와 Ubuntu의 설정 간 차이가 있는 부분을 조정한 후 다시 서비스 실행. settings.py 화일의 내용을 아래와 같이 변경

INSTALLED_APPS = [
    # 'daphne',

    'channels',
]

TIME_ZONE = 'UTC'
# TIME_ZONE = 'Asia/Seoul'

INSTALLED_APPS = [
    'daphne',

    # 'channels',
]

# TIME_ZONE = 'UTC'
TIME_ZONE = 'Asia/Seoul'

(venv) jeongsooh@jssvr:~/projects/evsp$
(venv) jeongsooh@jssvr:~/projects/evsp$
(venv) jeongsooh@jssvr:~/projects/evsp$ sudo systemctl start evsp
(venv) jeongsooh@jssvr:~/projects/evsp$ sudo systemctl status evsp
● evsp.service - EVSP Service
   Loaded: loaded (/etc/systemd/system/evsp.service; enabled; vendor preset: enabled)
   Active: active (running) since Thu 2022-11-17 18:26:06 KST; 7s ago
 Main PID: 2592 (start.sh)
    Tasks: 4 (limit: 2301)
   CGroup: /system.slice/evsp.service
           ├─2592 /bin/bash /home/jeongsooh/start.sh
           ├─2601 python manage.py runserver 0.0.0.0:8000
           └─2611 /home/jeongsooh/projects/evsp/venv/bin/python manage.py runserver 0.0.0.0:8000

Nov 17 18:26:06 jssvr systemd[1]: Started EVSP Service.
Nov 17 18:26:07 jssvr start.sh[2592]: Watching for file changes with StatReloader
Nov 17 18:26:07 jssvr start.sh[2592]: INFO:daphne.server:HTTP/2 support not enabled (install the http2 and tls Twisted extras)
Nov 17 18:26:07 jssvr start.sh[2592]: INFO:daphne.server:Configuring endpoint tcp:port=8000:interface=0.0.0.0
Nov 17 18:26:07 jssvr start.sh[2592]: INFO:daphne.server:Listening on TCP address 0.0.0.0:8000
(venv) jeongsooh@jssvr:~/projects/evsp$
(venv) jeongsooh@jssvr:~/projects/evsp$

추가된 내용 (2023년 1월 10일 업데이트)

회원관리에 검색 관련 내용 추가

evuser.html에서 input에 입력된 내용을 name = 'q'로 받아서 views.py로 전달하고 이를 반영한 queryset 생성
검색된 queryset을 evuser.html을 통해서 list로 보여주지만 전후로 이동하면 검색된 내용이 해제되면서 검색 이전의 리스트로 복귀되는 문제
evuser.html 변경된 내용

    <form method="get" action="/evuser">
      <div class="input-group input-group-sm">
        <input type="text" class="form-control" name="q" placeholder="" aria-label="Recipient's userid" aria-describedby="button-addon2">
        <button class="btn btn-primary" type="submit" id="button-addon2">
          <i class="bi bi-search"></i>
        </button>
      </div>
    </form>

views.py의 EvuserList class에 추가된 내용

def get_queryset(self):
  queryset = Evuser.objects.all()
  query = self.request.GET.get("q", None)
  if query is not None:
    queryset = queryset.filter(
      Q(userid__icontains=query) |
      Q(name__icontains=query) |
      Q(phone__icontains=query)
    )
  return queryset

카드관리에서는 상기 회원관리에서 나타난 문제점을 해결하기 위하여 pagination에 아래와 같이 templatetags 기법을 적용

cardinfo.html과 views.py의 CardinfoList class는 상기 회원관리와 같이 변경
templatetags/init.py 화일을 만들고 내용을 공백으로 둔다.
templatetags/cardinfo_extras.py 화일을 만들고 내용을 아래와 같이 작성하여 my_url 함수를 만든다.

from django import template

register = template.Library()

@register.simple_tag
def my_url(value, field_name, urlencode=None):
  url = '?{}={}'.format(field_name, value)

  if urlencode is not None:
    querystring = urlencode.split('&')
    filtered_querystring = filter(lambda p: p.split('=')[0]!=field_name, querystring)
    encoded_querystring = '&'.join(filtered_querystring)
    url = '{}&{}'.format(url, encoded_querystring)

  return url

이와 같이 만들어진 my_url을 이용하여 cardinfo.html 화일의 pagination 관련 내용을 아래와 같이 변경한다. (Comment 처리된 원래 내용 참조)

    <div class="pagination justify-content-center mt-5">
      <ul class="step-links">
        {% if page_obj.has_previous %}
        <a class="btn btn-sm btn-outline-primary" href="{% my_url 1 'page' request.GET.urlencode %}">처음으로</a>
        <a class="btn btn-sm btn-outline-primary" href="{% my_url page_obj.previous_page_number 'page' request.GET.urlencode %}">이전으로</a>
        <!-- <a class="btn btn-sm btn-outline-primary" href="?page=1">처음으로</a>
        <a class="btn btn-sm btn-outline-primary" href="?page={{ page_obj.previous_page_number }}">이전으로</a> -->
        {% else %}
        <a class="btn btn-sm btn-outline-primary disabled" href="#">처음으로</a>
        <a class="btn btn-sm btn-outline-primary disabled" href="#">이전으로</a>
        {% endif %}
      <span class="current">
        {{ page_obj.number }} / {{ page_obj.paginator.num_pages }}
      </span>
        {% if page_obj.has_next %}
        <a class="btn btn-sm btn-outline-primary" href="{% my_url page_obj.next_page_number 'page' request.GET.urlencode %}">다음으로</a>
        <a class="btn btn-sm btn-outline-primary" href="{% my_url page_obj.paginator.num_pages 'page' request.GET.urlencode %}">마지막으로</a>
        <!-- <a class="btn btn-sm btn-outline-primary" href="?page={{ page_obj.next_page_number }}">다음으로</a>
        <a class="btn btn-sm btn-outline-primary" href="?page={{ page_obj.paginator.num_pages }}">마지막으로</a> -->
        {% else %}
        <a class="btn btn-sm btn-outline-primary disabled" href="#">다음으로</a>
        <a class="btn btn-sm btn-outline-primary disabled" href="#">마지막으로</a>
        {% endif %}
      </ul>
    </div>

AWS EC2 publishing

추가되는 모듈

$ pip install boto3
$ pip install django-storages

S3에 static 화일 등 저장을 위한 설정 작성

# AWS S3
AWS_ACCESS_KEY_ID = 'AKIA4GOZC7MV67ZZHPX4'
AWS_SECRET_ACCESS_KEY = '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'
AWS_DEFAULT_ACL = 'public-read'
AWS_REGION = 'us-east-1'
AWS_STORAGE_BUCKET_NAME = 'jsbucket0120'
AWS_S3_CUSTOM_DOMAIN = '%s.s3.%s.amazonaws.com' % (AWS_STORAGE_BUCKET_NAME, AWS_REGION)
DEFAULT_FILE_STORAGE = 'storages.backends.s3boto3.S3Boto3Storage'
STATICFILES_STORAGE = 'storages.backends.s3boto3.S3Boto3Storage'

static files을 S3에 저장

$ python manage.py collectstatic

settings.py 분리후 runserver 실행

settings.py -> settings/base.py -> settings/dev.py -> settings/prod.py

base.py: 공통 내용 정리 dev.py: dev 단계에서 사용하는 settings prod.py: production 단계에서 사용하는 settings

development 단계이면 환경변수를 다음과 같이 설정 후 실행

$ export DJANGO_SETTINGS_MODULE=evsp.settings.dev
$ python manage.py runserver

production이면 환경변수를 다음과 같이 설정 후 실행

$ export DJANGO_SETTINGS_MODULE=evsp.settings.prod
$ python manage.py runserver

Github에 등록

project 제일 상단 폴더에 각 module의 버전을 정리한 requirements.txt 화일 작성

Django==4.1.5
django-debug-toolbar==3.8.1
# Pillow==6.0.0
django-storages==1.13.2
gunicorn==19.9.0
boto3==1.26.79

EC2 접속 후 설정

$ ssh -i EC2_connect_sec_key ubuntu@publicdomain  # default user ubuntu로 접속

$ sudo apt update
$ sudo apt install git
$ sudo apt install nginx
$ sudo apt install python3-pip
$ sudo apt install vim
$ sudo su
# cd /etc/nginx/sites-available
/etc/nginx/sites-available#
/etc/nginx/sites-available# mv default default.bak

백업한 default 대신 reverse proxy 기능을 담은 default 재 작성

upstream django {
        server 127.0.0.1:8000;
}

server {
        listen 80;

        proxy_set_header X-Forwarded-Proto $scheme;

        # gunicorn app
        location / {
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Url-Scheme $scheme;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header Host $http_host;

                proxy_redirect off;
        }
}

nginx 실행 후 git clone을 통해서 소스 복사

/etc/nginx/sites-available# service nginx restart
/etc/nginx/sites-available# exit
$ cd
$ ls
$
$ git clone https://github.com/jeongsooh/evsp_adv-master.git
$ cd evsp_adv-master
$ pip3 install -r requirement.txt

.bashrc 화일에 django production 환경변수 설정

$ cd
$ vi .bashrc
export DJANGO_SETTINGS_MODULE=evsp.settings.prod

gunicorn 실행시켜서 wsgi 같은 역할을 구동한다. -D 옵션을 줘서 터미날 빠져도 계속 실행되도록

$ gunicorn evsp.wsgi -- bind 0.0.0.0:8000 -D
$
$
$ pkill gunicorn

Provide feedback

Saved searches

Use saved searches to filter your results more quickly

Uh oh!

Repository files navigation

evsp_adv-master

환경 설정

간단한 사용

시스템 동작환경 구성

django 기반의 EVSP 구성

OCPP16 - CSMS 메세지 처리 모듈 구현

간단한 구성도

Github로 부터 NCLOUD로 publishing 하는 방법

추가된 내용 (2023년 1월 10일 업데이트)

AWS EC2 publishing

settings.py 분리후 runserver 실행

Github에 등록

EC2 접속 후 설정

About

Uh oh!

Releases

Packages

Uh oh!

Languages

Name		Name	Last commit message	Last commit date
Latest commit History 22 Commits
SW_FileDownload		SW_FileDownload
budget		budget
cardinfo		cardinfo
charginginfo		charginginfo
clients		clients
evcharger		evcharger
evsp		evsp
evuser		evuser
msglog		msglog
ocpp16		ocpp16
simulator		simulator
static		static
variables		variables
README.md		README.md
db.sqlite3		db.sqlite3
manage.py		manage.py
requirements.txt		requirements.txt

jeongsooh/evsp_adv-master

Folders and files

Latest commit

History

Repository files navigation

evsp_adv-master

환경 설정

간단한 사용

시스템 동작환경 구성

django 기반의 EVSP 구성

OCPP16 - CSMS 메세지 처리 모듈 구현

간단한 구성도

Github로 부터 NCLOUD로 publishing 하는 방법

추가된 내용 (2023년 1월 10일 업데이트)

AWS EC2 publishing

settings.py 분리후 runserver 실행

Github에 등록

EC2 접속 후 설정

About

Resources

Uh oh!

Stars

Watchers

Forks

Releases

Packages 0

Uh oh!

Languages

Packages
