Falsche Anzeige geladen mit Shelly 1PM + EM

[SwaY88LA]

Hallo,

ich hab gerade meinen Heizstab in Betrieb genommen, für welchen ich ebenfalls über evcc eine Überschusssteuerung umgesetzt habe.

Auch wenn evcc dafür nicht vorgesehen ist, ist es klasse, dass das trotzdem funktioniert!

Der Aufbau ist folgender:

Im Einsatz sind neben der Sicherung ein Leistungsschütz, ein
Shelly Pro 1PM (shelly_s_heizstab IP .64)
und ein
Shelly EM (shelly_m_heizstab IP .65)
zusammen mit einem 3kW Heizstab, welcher einphasig angeschlossen ist.

Nachdem ich gelesen hatte, dass die Shelly Pro 1PM bei hoher Last sehr warm werden können hatte ich beschlossen sicherheitshalber einen Schütz zu verwenden, welcher vom Pro 1PM angesteuert wird und zur Leistungsmessung ein Shelly EM.

Das funktioniert soweit auch alles, die Schaltung reagiert korrekt und aktiviert den Heizstab.
Es wird mir in evcc auch korrekt angezeigt, dass der Heizstab 2,9kW verbraucht, wenn er aktiv ist.

Was nicht korrekt ist, ist die Anzeige "Geladen"

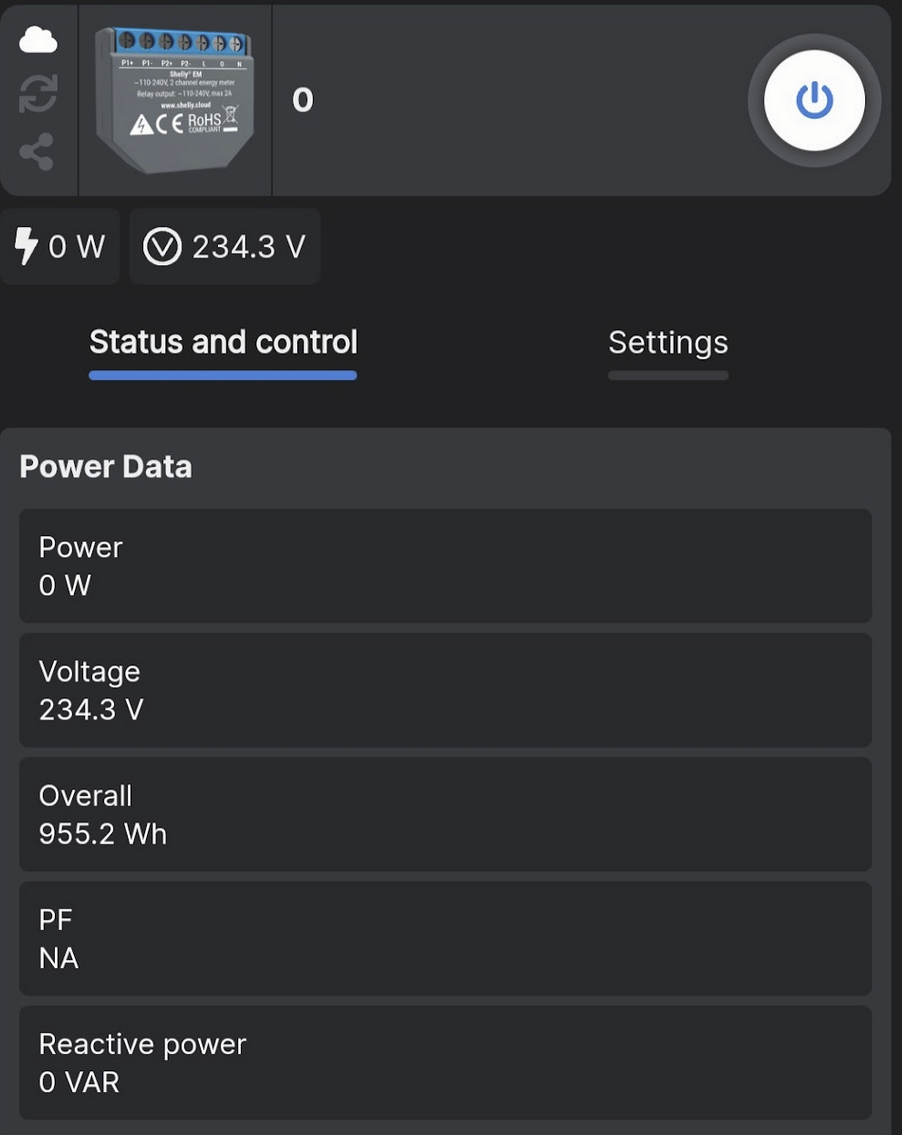

Hier bin ich Stand jetzt bei 20Wh. In der Shelly App sehe ich beim EM, dass bereits 1,2kWh verbraucht wurden.
Beim Shelly 1PM steht der Zähler auf 29Wh (die Differenz kommt von dem Testaufbau für die Einrichtung zuvor)

Es wird also in der evcc Visualisierung die korrekte, vom Shelly EM gemessene Leistung angezeigt, aber die Anzeige des Gesamtverbrauch stammt vom Shelly Pro 1PM.

Ich hab die Config Infos mal aufs wesentliche reduziert:

meters:
...

• name: shelly_m_heizstab
  type: template
  template: shelly-1pm
  usage: heizstab
  host: 192.168.178.65

chargers:
...

• name: shelly_s_heizstab
  type: template
  template: shelly
  host: 192.168.178.64
  standbypower: -5

vehicles:
...

• name: heizen
  type: custom
  title: Heizstab
  phases: 1
  soc:
  source: js
  script: 50;

loadpoints:
...

• title: Heizstab
  charger: shelly_s_heizstab
  meter: shelly_m_heizstab
  vehicles: heizen
  mode: pv
  resetOnDisconnect: true
  phases: 1
  enable:
  threshold: -3000
  delay: 1m
  disable:
  delay: 1m
  threshold: -3000
  guardduration: 1m

Woran könnte es liegen, dass mir hier der falsche Verbrauch angezeigt wird? Als Meter habe ich ja den Shelly EM definiert und dessen IP angegeben.
Warum wird mir dann der Verbrauch vom "Charger" angezeigt?

Gibt es eine Möglichkeit, dass korrekt anzeigen zu lassen?

[VolkerK62]

usage: heizstab

das funktioniert??

[SwaY88LA]

nein der zeigt immer 0, der Schaltstrom für den Schütz, welcher über den 1PM läuft beträgt lt. Shelly App nur 2,7W

Kanns vielleicht ein Problem sein, weil der EM ja 2 Messstellen unterstützen würde?
Aber das erscheint nicht logisch. Die Zweite ist natürlich 0Wh, dort war ja noch nie was angeschlossen.

evcc bietet allerdings kein Template für einen Shelly EM (oder doch?) - ließe sich das vielleicht hinzufügen? Ggf. liegts einfach am unpassenden Template. Vielleicht wird hier die Stromaufnahme des EM selbst angezeigt anstatt der Messstelle. Allerdings hat die EM keine interne Messung, also eigentlich auch nicht möglich.

[VolkerK62]

https://docs.evcc.io/docs/devices/meters#shelly-1pm-em
Das Template 1pm gilt auch für EM.
Nimm mal den channel mit in die Konfig.
Ich habe den EM auch in Benutzung, habe den aber als Custom mit HTTP plugin eingerichtet.

Ich weiß nicht, wie evcc die chargedEnergy ermittelt. Ich glaube nicht, dass das berechnet wird. Das kommt von den Zählern, Frage ist, misst der EM überhaupt die Energy?

[VolkerK62]

und ... dann gibt es auch noch Schein-/Blind- und Wirkenergie. Evtl liegt da der Unterschied. Da hab ich aber keine Ahnung von.

[SwaY88LA]

channel hab ich gerade probiert. Wenn ich ihn korrekt einstelle ändert sich nichts, wenn ich einen falschen angebe wird auch die Leistung nicht mehr angzeigt
Auch user/pw von Shelly hab ich hinzugefügt

Ich vermute es liegt wohl an den Daten die der EM liefern kann. Aber da müsste einer der Andi oder ein anderer Entwickler mit Hintergrundwissen was dazu sagen.

Bei der Wallbox verwende ich einen SMA Zähler, dort werden mir Spannung/Strom je Phase ausgegeben und damit funktioniert die Anzeige
Der EM hat zumindest in der Shelly App nur Spannung und Leistung - kann evcc daraus vielleicht kein "geladen" ermitteln?

Allerdings ist mir leider noch ein anderes Problem aufgefallen.
Ich hatte die config noch ein wenig abgeändert und minCurrent = 13 für den Ladepunkt agestellt, dafür aber threshold = 0
Wenn zu wenig Überschuss anliegt wirds von evcc auch korrekt erkannt und der Abschalttimer gestartet, jedoch läuft der Timer ab, der Heizvorgang wird aber nicht gestoppt sondern läuft weiter

[VolkerK62]

Fragen wir doch Mal den Shelly-pabst @thierolm

[SwaY88LA]

Ich hab mir das ganze inkl. der Templates nochmal genauer angesehen und eine Vermutung, woran es liegen könnte.

Anbei die Ausgabe von
Shelly EM http://192.168.178.65/status
ShellyEM_status.txt
und Shelly Pro 1PM http://192.168.178.64/rpc/shelly.getstatus
Shelly1PM_status.txt

Wenn ich mir nun die Templates von Shelly 1PM und 3PM ansehe, sind die ja schon sehr unterschiedlich
https://github.com/evcc-io/evcc/blob/master/templates/definition/meter/shelly-1pm.yaml
https://github.com/evcc-io/evcc/blob/master/templates/definition/meter/shelly-3em.yaml

Im Template vom 3EM sehe ich aber, dass für jede Phase Power, Current und Voltage ausgelesen werden können
Außerdem sehe ich in der Ausgabe von meinem Pro 1PM, dass ebenfalls Power (bzw. "apower"), Current und Voltage ausgegeben werden können.
In der Ausgabe vom einfachen EM gibt es jedoch kein Current, sondern stattdessen bei den emeters einen Wert für "total", welcher mit dem Wert "Overall" in der Shelly App übereinstimmt

Kann es sein, dass für die Berechnung der Anzeige "Geladen" beim Loadpoint in evcc der Wert current notwendig ist? Und da der einfache EM diesen Wert nicht liefert ist die Berechnung in evcc nicht korrekt?

Wäre hier ggf. ein angepasstes Template speziell für Shelly EM möglich, bei dem der Current aus Power/Voltage errechnet wird? Und v.a. würde das das Problem lösen können?

[VolkerK62]

eigentlich kannst du im UI jeden Ladevorgang anklicken und löschen

[SwaY88LA]

Ok das war zu einfach...
Vielen Dank nochmal für deine Hilfe!

[VolkerK62]

@SwaY88LA schon #6204 ausprobiert. Jetzt sollte dein EM richtig funktionieren.

[SwaY88LA]

Wie kann ich das denn probieren, ohne auf die neue Version zu warten?
Da fehlt mir das Know how

[VolkerK62]

auf nem Raspi, einfach das "unstable Repository" auswählen und dann update machen (siehe Doku Installation)
auf Windows oder so, musst du auf das nächste Release warten

[flofreund]

Hallo Zusammen,
ich habe dazu mail eine Frage. ich habe auch einen Shelly 1pm angebunden. Ein und Ausschalten klappt nicht richtig.
Shelly AUS -> evcc "schnell" - > Shelly AN - OK
Shelly AUS -> evcc "min + Pv" - > Shelly AN OK
Shelly AUS -> evcc "Pv" - > Shelly Aus - OK, weil kein überschuss
Shelly AN-> evcc "Aus" - > Shelly OFF OK
Shelly AN-> evcc "PV" - > Shelly AN nicht OK, weil kein PV überschuss

Habe ich einen Denkfehler? Aber der müsste doch dann auch wieder ausgehen, oder?

Freue mich über euche Rückmeldung

[VolkerK62]

Wie lange hast du denn gewartet? Per default läuft da ein 3 Min Abschalt-Timer (loadpoint.disable.delay)

[flofreund]

Hallo Volker,
vielen Dank. die 3 min waren es. Wenn man was ausprobiert, fehlt einem doch ab und an die geduld.

[Pat74see]

Hallo SwaY88LA,

mich interessiert grundsätzlich Dein Setup, da ich gerade darüber nachdenke meinen Heizstab in evcc einzubauen.
Ich dachte an einen Shelly EM in Kombination mit einem Schütz.
Da frage ich mich wieso Du 2 Shellys verwendest. Braucht es 2 verschiedene Geräte für charger und meter?
Grundsätzlich kann ein Shelly EM ja den Schütz schalten und die Leistung messen.
Oder habe ich einen Denkfehler?

Danke.

[SwaY88LA]

Der Shelly EM kann soweit ich weiß nix schalten.
Der Shelly PM bzw. mein Pro PM könnte beides in einem. Theoretisch könnte ich von Sicherung, über PM zum Heizstab gehen und hätte den Schalter und die Messung aus einem Gerät.
Allerdings hatte ich gelesen, dass die PMs bei höherer Last recht warm werden. Daher hab ich mich dafür entschieden den Weg über den Schütz zu gehen.
Wenn ich nun aber die Energiemessung vom PM nehme, dann messe ich ja nur die 2,7W um den Schütz zu schalten.
Daher der extra EM, welcher die Leistungsaufnahme vom Heizstab misst.

[SwaY88LA]

Oh...da seh ich jetzt du hast recht, der EM könnte nen Schütz steuern
Hatte ich nicht auf dem Schirm und den PM hatte ich zu erst gekauft. Den hätte ich dann eigentlich nicht einbauen lassen müssen.

[Pat74see]

ok, das werde ich bei Gelegenheit ausprobieren.

Vielen Dank!

[Pat74see]

So... jetzt habe ich einen Shelly EM installiert. Der Schütz fehlt noch, also kann ich bisher nur die Leistung an einem zweiten Charger anzeigen lassen.
Grundsätzlich funktioniert das, ich habe Deine Config weitestgehend übernommen. Aber da kommen mir einige Fragen:

• wie machst Du das mit dem Heizstab? Schaltest Du an/aus oder kannst Du die Leistung regeln?
• in Deiner Config ist bei vehicle:
  source: js
  script: 50;
  --> was macht das eigentlich?
• hast Du das mit dem integrated device hinbekommen? Ich habe alles mögliche probiert, aber es kommen immer Fehlermeldungen. Mir ist auch der Syntax überhaupt nicht klar....
